Jakiś czas temu zaprojektowałem naprędce układ, który wykorzystuje wolny kanał w odbiorniku RC i pozwala na włączanie i wyłączanie urządzenia znajdującego się na pokładzie samolotu.
Generalnie, układ sprawdza długość impulsu na wyjściu kanału i przełącza wyjście w zależności czy impuls trwa krócej lub dłużej niż 1.5ms. W moich dwóch odbiornikach, spektrum i hitec czas ten świetnie się sprawdza i odpowiada mniej więcej połowie wychylenia drążka. Sercem jest ATTiny 25.
Urządzenie powstało z myślą zdalnego sterowania ledami, którymi okleiłem model :)

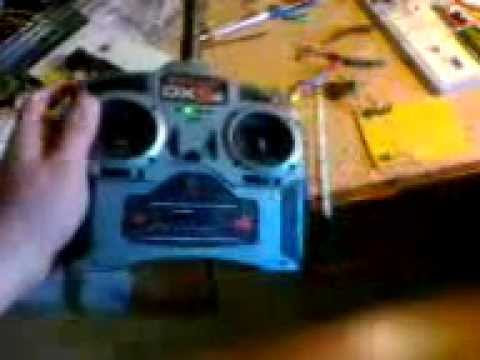

A tak ten układ działa:
Linki do pobrania kodu źródłowego i projektu w AVR Stduio 5 (Assembler):
RC_Switch_AVR_STUDIO.zip
Link do pobrania projektu PCB/Schematu w Eagle 5:
RC_Switch_EAGLE.zip
